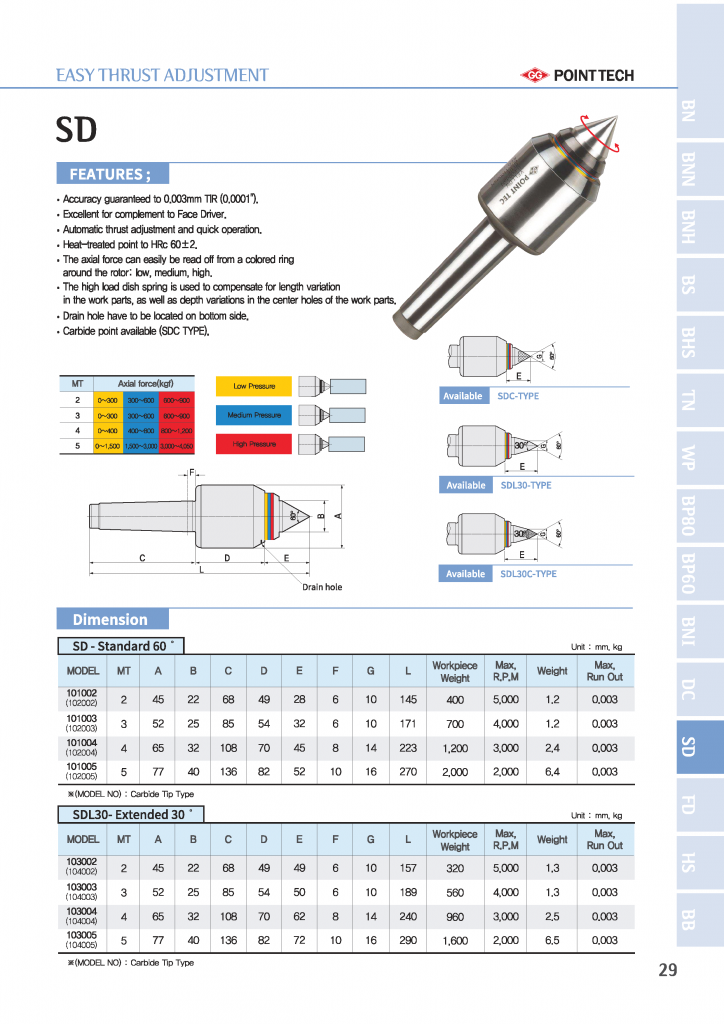

弹性顶尖（SD）
弹性顶尖（SD 系列）是弹性夹紧结构的回转顶尖，顶尖头部跳动 0.003mm 以内，芯轴热处理硬度 HRC60±2，专为与端面驱动顶尖配合使用而设计。
弹性顶尖的原理是用高强度碟簧产生恒定的夹紧力：工件中心孔尺寸存在公差，轴向位置也会随装夹变化，弹性结构能自动补偿这些偏差，始终保持稳定的夹紧力，同时避免因过紧夹持损伤工件和主轴轴承。
另有两项设计非常实用：三色彩带位置让操作者一眼辨认当前尾座推力大小（不同颜色对应不同推力区间），装夹调校直观高效。本系列是 端面驱动顶尖 的标准配套；若工件中心孔公差大、需频繁换头，可改用 可换头顶尖 BNI，若为常规车削则 高速回转顶尖 BN 更简单；防止反复夹紧的冲击传导到主轴轴承，对频繁装夹的生产线能有效保护主轴。
核心技术参数
| 参数项目 | 技术指标 |
|---|---|
| 顶尖头部跳动 | ≤ 0.003 mm |
| 芯轴热处理硬度 | HRC60±2 |
| 夹紧结构 | 高强度碟簧弹性夹紧，恒定夹紧力 |
| 补偿能力 | 补偿中心孔大小变化量与工件轴向位置变化 |
| 推力识别 | 三色彩带位置，轻松辨认尾座推力大小 |
| 结构特性 | 防止反复夹紧的冲击导致对主轴轴承的损害 |
| 防护特性 | 侧面开切削液导流孔，安装时导流孔须朝下 |
| 顶尖头材质 | 可选硬质合金，硬度 HRA90±5 |
选型指南
- 是否配端面驱动顶尖——SD 的主要设计场景是与端面驱动顶尖配合。若只用常规车削，BN/BS 系列更简单经济。
- 工件中心孔公差——中心孔尺寸变化大（多批次、多种类）的场景，弹性补偿的价值最明显。
- 装夹频次——需要频繁装夹、担心主轴轴承受冲击的车间，优先 SD。
典型应用场景
- 与端面驱动顶尖配合加工——端驱工艺的标准配套顶尖
- 多品种小批量——中心孔尺寸差异大的工件混线生产
- 频繁装夹的生产线——保护主轴轴承，延长主轴寿命
- 需要精确控制夹紧力的工况——三色彩带快速确认推力档位
常见问题
SD 和普通回转顶尖有什么本质区别？
夹紧方式不同。普通顶尖靠尾座推力刚性夹紧，夹紧力取决于尾座手轮拧紧程度；SD 用碟簧产生恒定的弹性夹紧力，不依赖操作者的手感，且能补偿中心孔公差与轴向位置变化。工件中心孔偏大或偏小时，普通顶尖会夹不牢或夹过头，SD 则自动适配。
三色彩带怎么看？
不同颜色对应不同的尾座推力区间。操作时转动尾座手轮观察色带位置，即可判断当前推力是否在合适区间——这是它比"凭手感拧"可靠得多的地方。首次使用建议记录各颜色对应的实际加工效果，形成车间自己的经验值。
为什么说能保护主轴轴承？
反复装夹时，刚性顶尖的冲击会直接传到主轴轴承，长期累积会加速主轴轴承的微动磨损。弹性顶尖的碟簧像一个缓冲器，把冲击吸收掉，从而减少对主轴轴承的损害。频繁装夹的车间，主轴轴承寿命差异明显。
碟簧夹紧会不会夹不紧？
不会。碟簧在设计工作区间内输出的夹紧力是恒定的，且已按适配的工件重量范围标定。相对而言，手工拧紧的力反而波动更大。安装时按说明调整好碟簧预压量即可。
