回转顶尖分类

---

GG 回转顶尖（又称活顶尖、旋转顶尖）是韩国 POINT TECH 旗下应用最广的产品系列，采用浮动式顶尖头结构，顶尖在工件加工过程中同步旋转并保持稳定夹持力。相比固定顶尖，回转顶尖能加工工件的全长外圆而无需二次装夹，是各类车床、磨床、钻床的核心配套夹具。

杭州特晟作为 GG 顶尖中国区授权代理商，常年备有全系列现货。下表汇总 GG 回转顶尖 13 个系列、33 个型号，每款均附产品图与关键参数，便于按工件重量、跳动要求与加工工况快速定位型号。点击图片或型号即可进入该系列的详细页。

参数口径：下表转速与承重均为 MT4 锥柄标准值（TN 重型与 BP80 伞形为 MT5 口径，已在表中标注）。

回转顶尖型号参数总表

产品	型号	系列	跳动	最高转速	承重	核心特性	适用工况

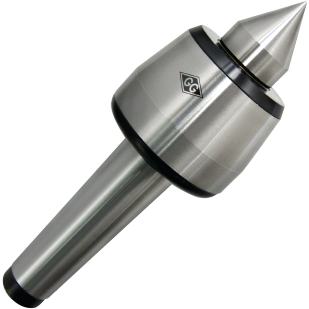

	BN 高速回转顶尖	BN 高速	0.003mm	3800 RPM	800 kg	双列角接触球轴承+平面轴承+滚针轴承	普通/数控车床通用车削
	BNC 硬质合金头	BN 高速	0.003mm	3800 RPM	800 kg	顶尖头可选硬质合金 HRA90±5	不锈钢/淬硬件加工

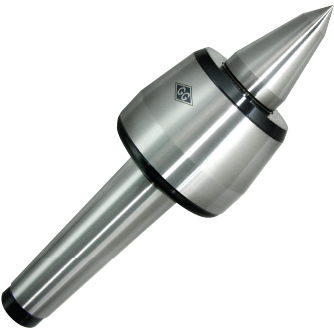

	BNL30 加长型	BN 高速	0.003mm	3800 RPM	500 kg	加长顶尖体，30°过渡避让干涉	悬伸较长工件

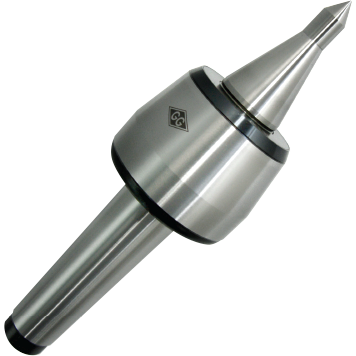

	BNL30A 加长避空型	BN 高速	0.003mm	3800 RPM	500 kg	加长+避空结构	小零件加工

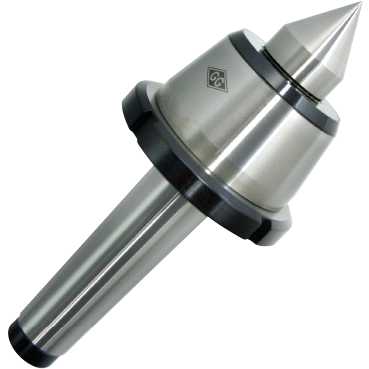

	BNN 附螺母型	BNN 快换	0.003mm	3800 RPM	800 kg	自带拆卸螺母，免工具拆装	多品种小批量、频繁换型

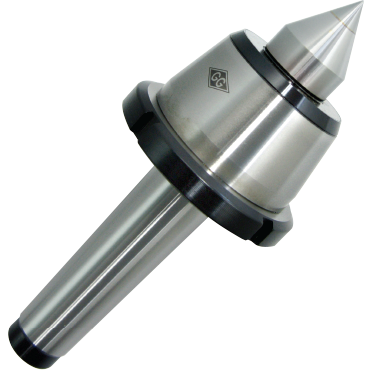

	BNNC 硬质合金头	BNN 快换	0.003mm	3800 RPM	800 kg	硬质合金头 + 拆卸螺母	硬材料 + 频繁换型
	BS 高精度回转顶尖	BS 高精度	0.002mm	6000 RPM	1300 kg	高精度双列角接触球轴承+耐热密封圈	数控车床高速轻载精车

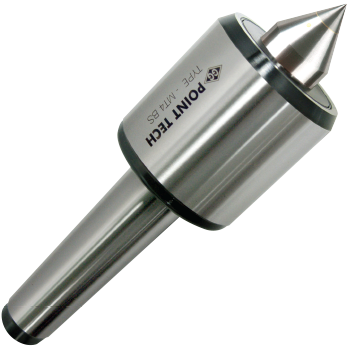

	BSC 硬质合金头	BS 高精度	0.002mm	6000 RPM	1300 kg	硬质合金头 + 耐热密封圈	精密件 + 硬材料

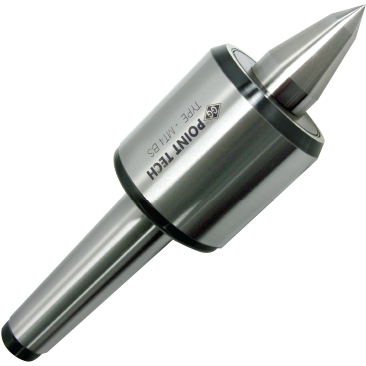

	BSL30 加长型	BS 高精度	0.002mm	6000 RPM	1300 kg	加长顶尖体	长悬伸精密件

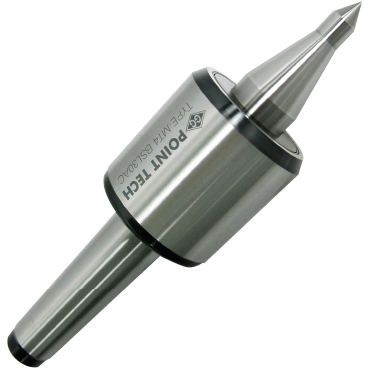

	BSL30A 加长避空型	BS 高精度	0.002mm	6000 RPM	1300 kg	加长+避空结构	小零件精密加工

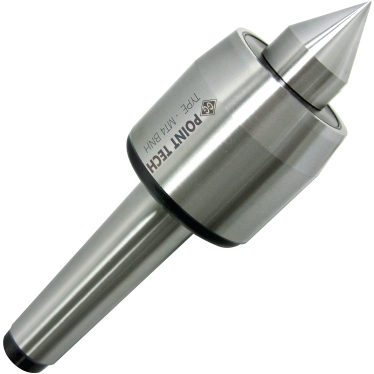

	BNH 高性能回转顶尖	BNH 高性能	0.002mm	6000 RPM	1500 kg	高精度滚柱轴承，刚性最高	车床/磨床，长悬伸件

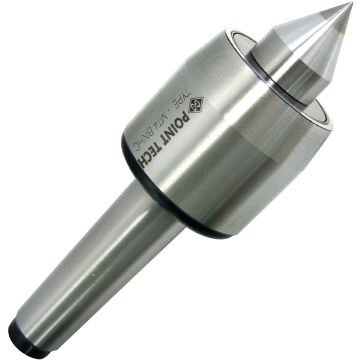

	BNHC 硬质合金头	BNH 高性能	0.002mm	6000 RPM	1500 kg	硬质合金头 + 滚柱轴承	磨床/高精度 + 硬材料

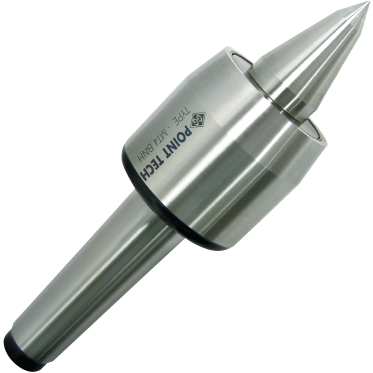

	BNHL30 加长型	BNH 高性能	0.002mm	6000 RPM	1500 kg	加长顶尖体	磨削前精车
	BNHL30A 加长避空型	BNH 高性能	0.002mm	6000 RPM	1500 kg	加长+避空结构	空心件精密加工
	BHS 超高速回转顶尖	BHS 超高速	0.002mm	12000 RPM	560 kg	迷宫式密封圈防发热，导流孔朝下	超高速超精密加工

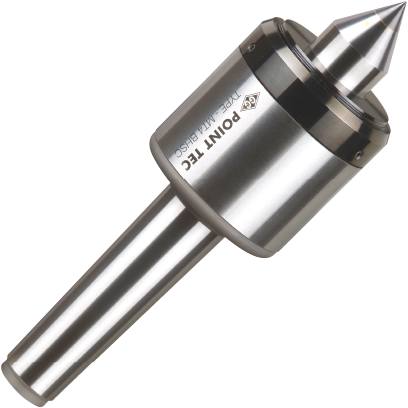

	BHSC 硬质合金头	BHS 超高速	0.002mm	12000 RPM	560 kg	硬质合金头 + 迷宫密封	超高速 + 硬材料

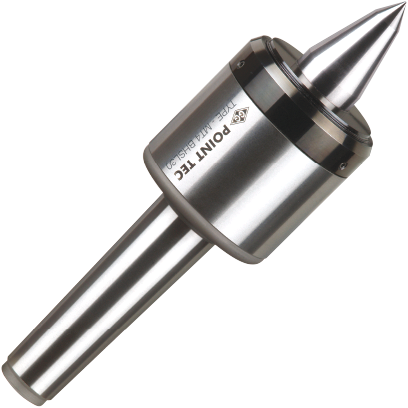

	BHSL30 加长型	BHS 超高速	0.002mm	12000 RPM	560 kg	加长顶尖体	长轴超高速加工

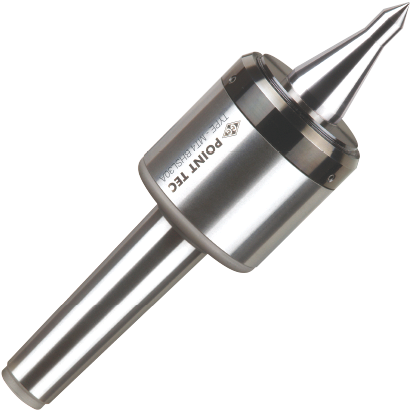

	BHSL30A 加长避空型	BHS 超高速	0.002mm	12000 RPM	560 kg	加长+避空结构	空心件超高速

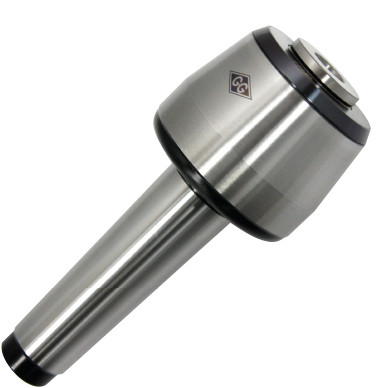

	BNI 可换头 · 本体	BNI 可换头	0.003mm	3800 RPM	250 kg	可换头结构，柄部锥度 1:10	多品种小批量

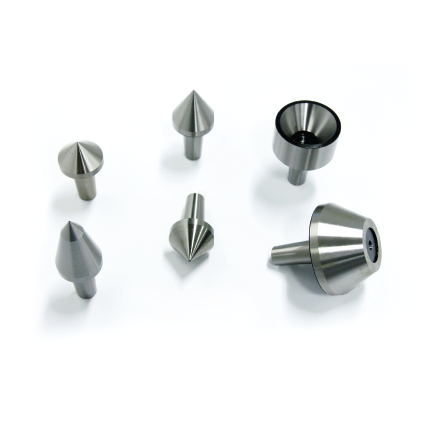

	BNI 可换头 · 顶尖头	BNI 可换头	0.005mm	3800 RPM	250 kg	6 种标准顶尖头，可非标定制	按工件配头

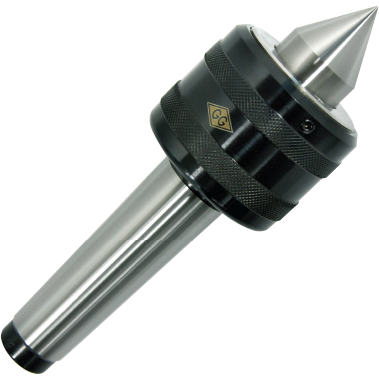

	TN 重型顶尖	TN 重型	0.003mm	2500 RPM (MT5)	2000 kg (MT5)	斜滚柱轴承，大轴向径向载荷	重切削粗加工

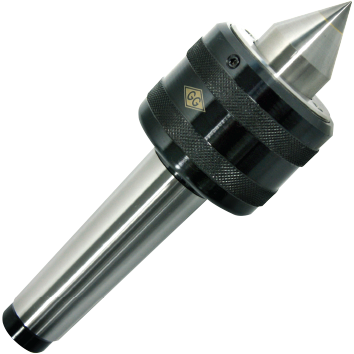

	TNC 硬质合金头	TN 重型	0.003mm	2500 RPM (MT5)	2000 kg (MT5)	硬质合金头 + 斜滚柱轴承	重切削 + 硬材料

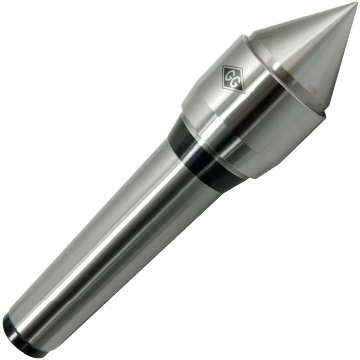

	WP 防水顶尖	WP 防水	0.003mm	3000 RPM	700 kg	滚针轴承，顶尖头与本体整体式防水	磨床/检测设备/潮湿环境

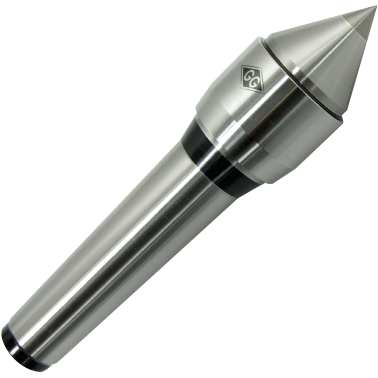

	WPC 硬质合金头	WP 防水	0.003mm	3000 RPM	700 kg	硬质合金头 + 整体防水结构	潮湿环境 + 硬材料
	WPL30 加长型	WP 防水	0.003mm	3000 RPM	700 kg	加长顶尖体	长件 + 潮湿环境

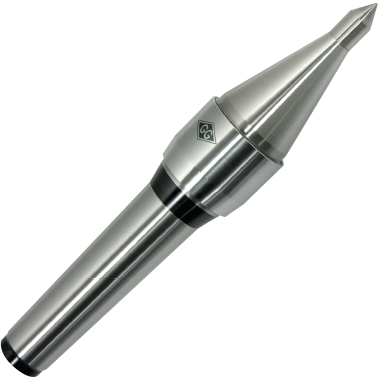

	WPL30A 加长避空型	WP 防水	0.003mm	3000 RPM	700 kg	加长+避空结构	小零件 + 潮湿环境
	BP60 60度伞形顶尖	BP 伞形	0.003mm	3800 RPM	800 kg	双列角接触球轴承，顶尖头外径78	管类/空心类/小型轴类

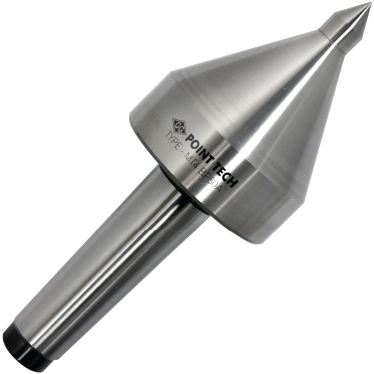

	BP60A 加长型	BP 伞形	0.003mm	3800 RPM	800 kg	加长顶尖体	长管件/空心件

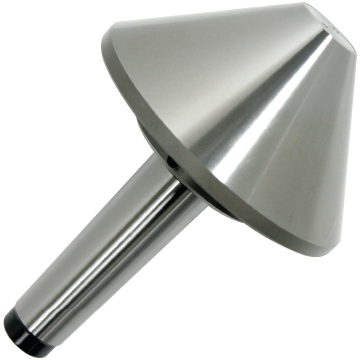

	BP80 80度伞形顶尖	BP 伞形	0.003mm	2000 RPM (MT5)	1600 kg (MT5)	斜滚柱轴承，顶尖头夹角80°	大型管件重切削/大中心孔

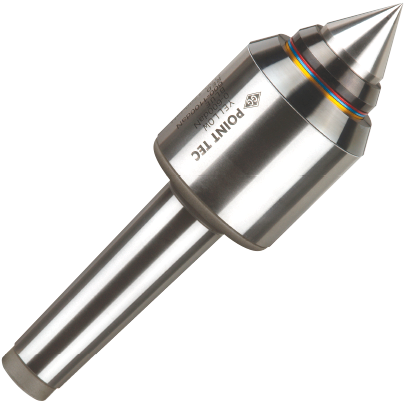

	SD 弹性顶尖	SD 可伸缩	0.003mm	3000 RPM	1200 kg	内置碟簧恒定夹紧力，三色彩带识推力	端面驱动配套/受热膨胀件

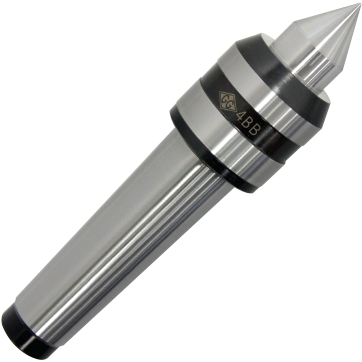

	BB 经济型顶尖	BB 经济	0.003mm	5000 RPM	400 kg	轴承从本体后部装配，成本最优	高转速轻切削/成本敏感批量

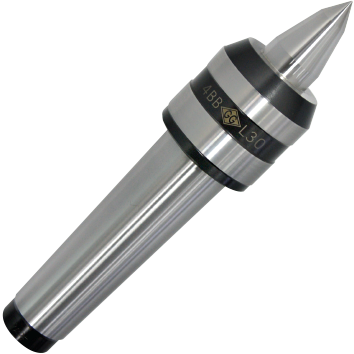

	BBL30 加长型	BB 经济	0.003mm	5000 RPM	400 kg	加长顶尖体	长件轻切削

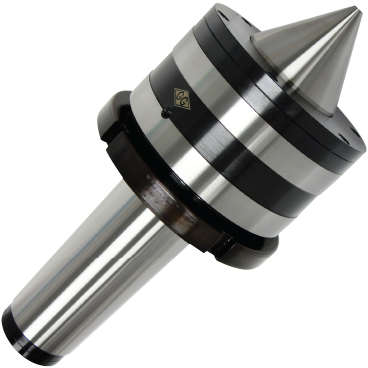

	HSN 超重型顶尖	HS 超重型	0.01mm	—	10 吨以上	复列圆筒滚柱+球面滚子，70°/90°可选	大型卧式车床/磨床

13 个系列怎么选

系列	跳动	最高转速	核心差异	典型应用
BN 高速	0.003mm	3800 RPM	双列角接触球轴承+平面轴承+滚针轴承，性价比高	普通车床、数控车床通用车削
BNN 附螺母	0.003mm	3800 RPM	自带拆卸螺母，免工具快换	多品种小批量、频繁换型
BS 高精度	0.002mm	6000 RPM	高精度双列角接触球轴承+耐热密封圈	数控车床高速轻载荷精车
BNH 高性能	0.002mm	6000 RPM	高精度滚柱轴承，刚性最高、承重 1500kg	数控车床、磨床，长悬伸工件
BHS 超高速	0.002mm	12000 RPM	迷宫式密封圈防发热，导流孔须朝下	数控车床超高速超精密加工
BNI 可换头	0.003 / 0.005mm	3800 RPM	可换头结构，柄部锥度 1:10，6 种头可选	多品种小批量、精密试制
TN 重型	0.003mm	2500 RPM (MT5)	斜滚柱轴承，承重 2000kg，径向轴向载荷大	重切削粗加工（精加工建议 BN）
WP 防水	0.003mm	3000 RPM	滚针轴承，顶尖头与本体整体式防水	磨床、检测设备、潮湿环境
BP60 伞形 60°	0.003mm	3800 RPM	双列角接触球轴承，顶尖头外径 78，适用面广	管类、空心类、小型轴类
BP80 伞形 80°	0.003mm	2000 RPM (MT5)	斜滚柱轴承，顶尖头夹角 80°，承重 1600kg	大型管件重切削、大中心孔工件
SD 可伸缩	0.003mm	3000 RPM	内置碟簧恒定夹紧力，三色彩带识推力	端面驱动配套、受热膨胀零件
BB 经济型	0.003mm	5000 RPM	轴承从本体后部装配，成本最优	高转速轻切削、成本敏感批量
HS 超重型	0.01mm	—	复列圆筒滚柱+球面滚子，70°/90° 顶尖头可选	10 吨以上大型工件、重型车床磨床

转速与承重速查

精度等级	跳动	转速	承重上限	对应系列
超精密	0.002mm	6000 RPM	1300~1500 kg	BS / BNH
超高速	0.002mm	12000 RPM	560 kg	BHS
精密	0.003mm	3000~5000 RPM	400~800 kg	BN / BNN / BNI / WP / BP60 / SD / BB
重型	0.003mm	2500 RPM (MT5)	2000 kg	TN
大型	0.003mm	2000 RPM (MT5)	1600 kg	BP80
超重型	0.01mm	—	10 吨以上	HS

选型四步

1. 定锥柄规格——与机床尾座内孔一致，常见 MT4（MT3 小型车床、MT5 大型车床）。这是最硬的约束，选错无法安装。
2. 看精度要求——工件跳动要求优于 0.003mm，选 BS / BNH / BHS；常规要求选 BN 系列。
3. 估加工负载——粗加工重切削选 TN，10 吨以上选 HS；精车选 BN 系列的轻载配置。
4. 按工件形状——管类、空心类选 BP60 / BP80 伞形顶尖（锥角必须与工件中心孔一致）；多品种小批量选 BNI 可换头；需与端面驱动配合选 SD。

常见问题

回转顶尖和固定顶尖怎么选？

回转顶尖由尾座带动旋转，夹紧工件并传递扭矩，能加工工件全长外圆；固定顶尖不旋转，只做定位支撑，通常与卡盘配合使用，不占用尾座空间（便于装中心架），适合细长轴加工。两者精度可做到同级，取决于具体型号。

锥柄 MT3 / MT4 / MT5 怎么确定？

测量机床尾座锥孔内径即可对应：MT3 约 17.5mm，MT4 约 31.5mm，MT5 约 44.5mm（顶尖小端直径）。不确定时以尾座铭牌标注为准，标准车床尾座多为 MT4。本表参数除 TN、BP80 外均为 MT4 口径，换锥柄后转速与承重会相应变化。

型号后缀 C / L30 / L30A 是什么意思？

C 表示硬质合金头型，顶尖头硬度 HRA90±5，适合加工不锈钢、淬硬件等硬度较高的材料；L30 表示加长型顶尖体，顶尖头部有 30° 过渡以避让刀座干涉；L30A 表示加长避空型，在加长基础上进一步避空，适合小零件的加工。同一基础系列的这三种变体精度指标一致，区别在结构与适配工件。

转速和承重能同时拉满吗？

不能。上表的转速与承重是各自工况下的上限，高转速必然伴随低承重——例如 BHS 转速可达 12000 RPM，但承重仅 560kg；BNH 承重达 1500kg，转速上限为 6000 RPM。选型时应按较严的那一项匹配实际工况。

顶尖头要怎么选材质？

普通碳钢、铝合金、铜件用标准顶尖头即可；加工不锈钢、淬硬件或硬度较高的材料，建议选配硬质合金顶尖头（硬度 HRA90±5），能显著减少磨损导致的跳动变化。表中带「硬质合金头型」的型号即为此配置。

支持非标定制吗？

支持。GG 回转顶尖全部系列均可基于标准产品做非标改造，包括 70°/90° 等特殊锥面角度、加长或缩短夹持长度、特殊顶尖头形状与连接方式，1 个起订，交货期 4–6 工作周。可来图沟通，我们提供针对性方案。

产品有现货吗？

常年备有大量库存，标准型号可实现不间断现货供应。特殊规格与定制件需按订单排产，可提前沟通交期。



---
